Productinformatie

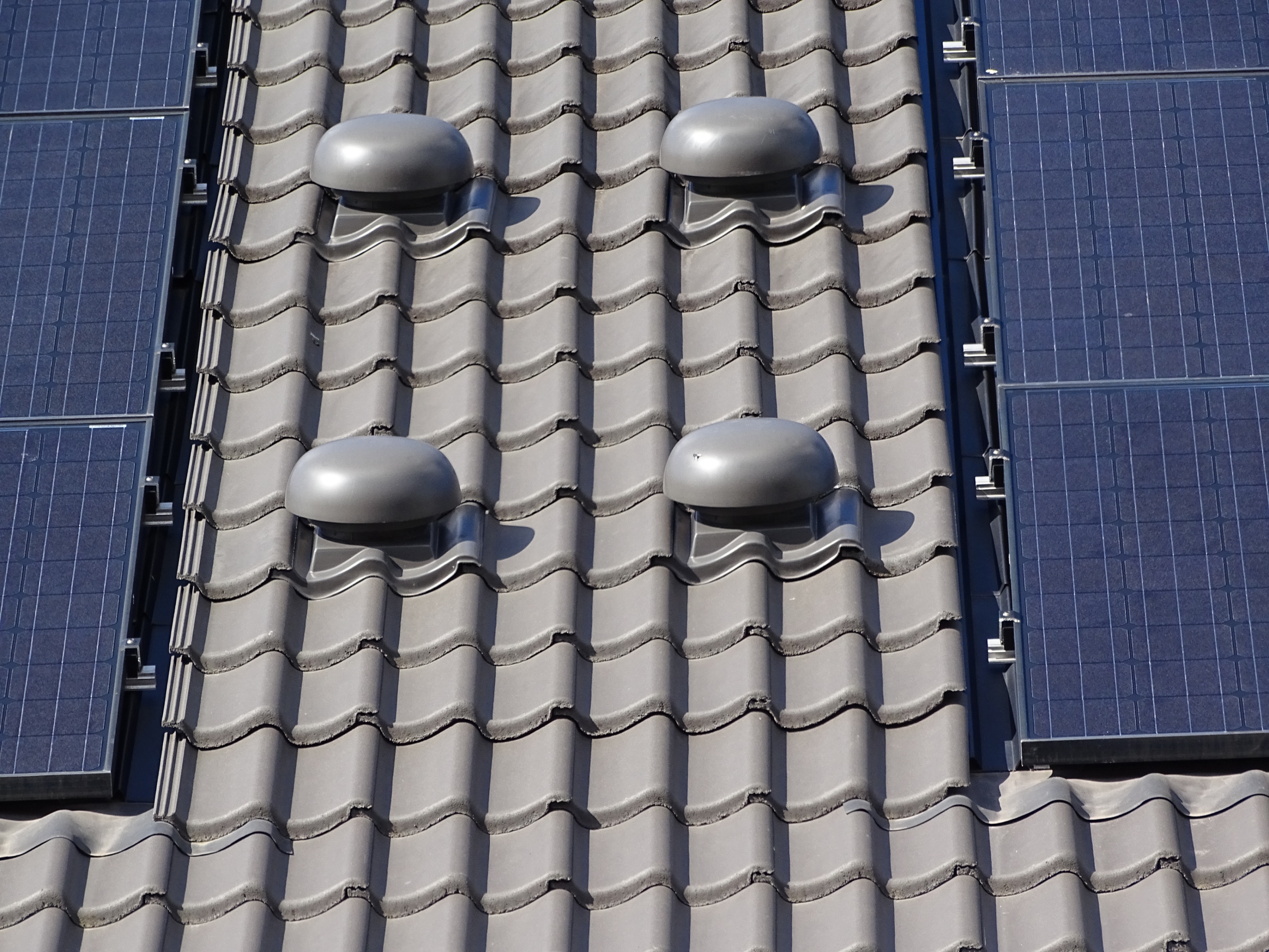

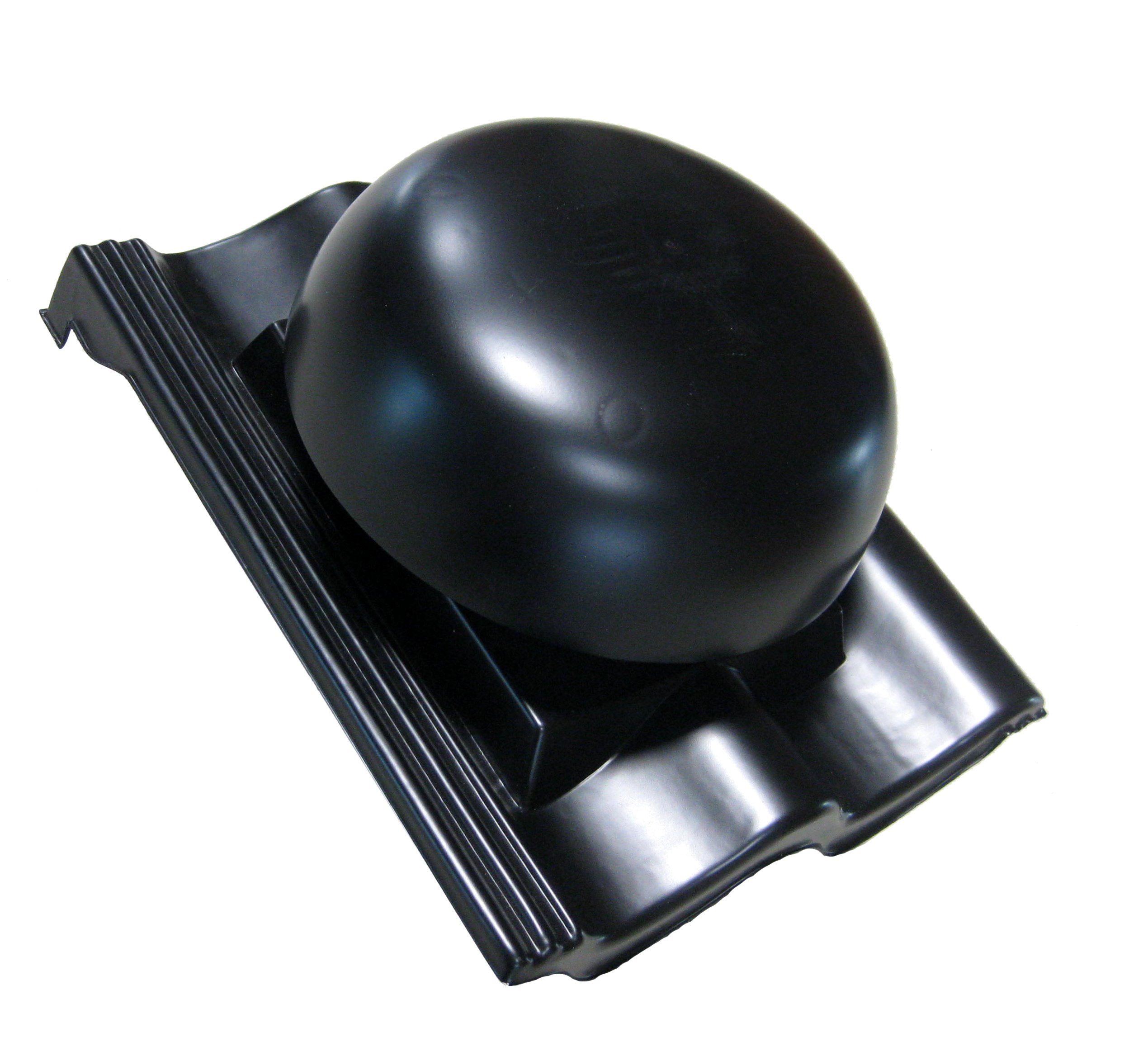

Het type dakdoorvoer WTW 160-125 wordt veelal toegepast als aan- en afvoer voor WTW installaties, maar kent ook vele andere toepassingen. De opbouw is relatief laag, maar de doorvoercapaciteit zeer groot. Deze dakdoorvoer is in principe toepasbaar op dakhellingen van 15° tot 45°. (Grotere dakhellingen op aanvraag)
Afhankelijk van het type dakpan, wordt de WTW 160-125 op een 1-pans, 2-pans, 3-pans of 4-pans model geleverd.
Toepassingen
- WTW aan en afvoer
- mechanische ventilatie
- wasdroger
- ventilatie voor zolder/verdiepings ruimten
Technische gegevens
| materiaal | HIP polystyreen |
|---|---|
| ventilatie doorvoer opening | 200 cm² |
| aansluiting | ø 160 mm |
| hoogte | 125 mm |
| kleuren | diverse kleuren |
Accessoires
Om de dakdoorvoer lucht- en waterdicht in te bouwen kunnen optioneel de volgende onderdelen worden bijgeleverd:
Universele inbouwmanchet 450x270
Deze manchet is voorzien van een opstaande rand met daartussen EPDM folie.
In de EPDM folie kan een sparing worden geknipt, zodat deze luchtdicht aansluit op de
geïsoleerde pijp. Met behulp van dakfolie tape wordt de manchet op de dakfolie geplakt.
Inbouwset WTW 160-125
Deze set bestaat uit een kunststof pijp Ø160 mm met een lengte van 550 mm, voorzien van aansluitstuk voor de dakdoorvoer. Daarbij wordt een afdekplaat 220x220 mm geleverd. Voordat de afdekplaat wordt gemonteerd dient rondom de pijp een rupsje dakpanlijm te worden aangebracht om een 100% luchtdichte aansluiting te verkrijgen.
In bijgaande PDF vindt u meer informatie over de WTW 160-125
