Product overzicht   ⟩   Panhaken

Een degelijke verankering begint met de keuze van de juiste panhaak.
In onze Dakpan database vindt u een actueel overzicht van nagenoeg elke dakpan met de daarbij bijbehorende panhaak.
Voor nieuwbouwprojecten dient altijd eerst een verankeringsberekening te worden gemaakt. Deze berekeningen kunnen wij desgewenst kosteloos voor u verzorgen, mits de daktoebehoren bij Nedsale worden besteld.

Voor deze berekening zijn o.a. de volgende factoren van belang; windgebied, dakhelling, nokhoogte, afmeting gebouw
en de dakpan/panhaak-combinatie. De rekenwaarde wordt uitgedrukt in Newton en is vastgesteld volgens de EN-14437 norm.

Onderstaand een overzicht van nagenoeg alle leverbare modellen.
Sommige haken dienen als hoofdverankering terwijl andere weer als extra hulpmiddel kunnen dienen.

Panlatten:

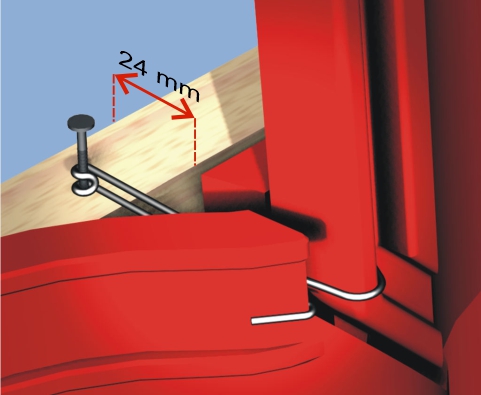

Een goede kwaliteit en de afmeting van de panlatten is van belang voor de veiligheid van de dakdekkers.

Daarnaast wordt deze panlat natuurlijk gebruikt om de panhaak aan te bevestigen.

De meeste panhaken worden in de panlat gespijkerd en moeten voldoende houvast krijgen.
Ook moet natuurlijk voorkomen worden dat de panlatten gaan splijten.

Daarom adviseren wij om altijd panlatten toe te passen met een minimale dikte van 24 mm.

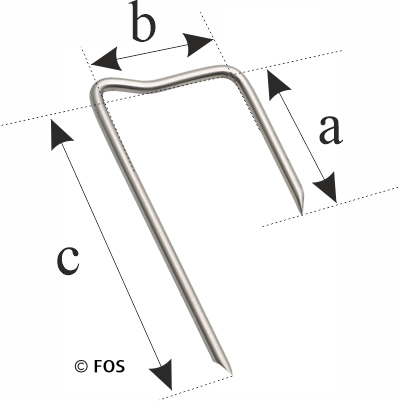

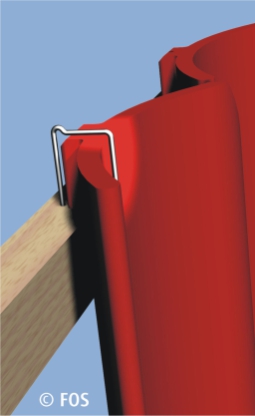

Panhaak type 400
Panhaak type 400 worden meestal gebruikt bij renovatie met oude holle pannen met veel vorm- en maatverschillen
type
400001 40-30-70
400003 20-30-50
soort
kop/-spijkerhaak
kop/-spijkerhaak
verpakking
500 stuks
100 stuks
maatvoering 40-30-70 mm staat bij de afbeelding voor volgorde a-b-c
leverbaar in RVS

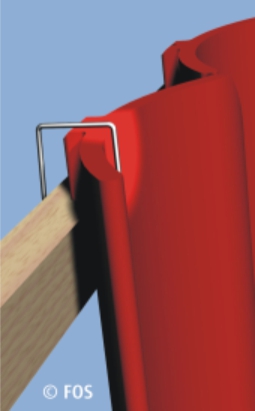

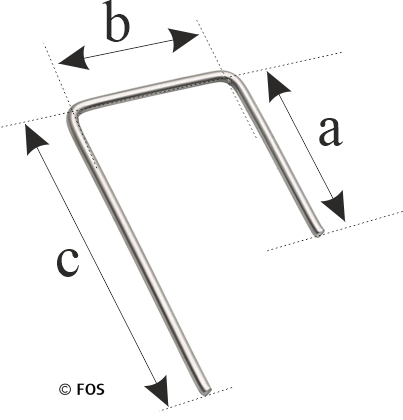

Panhaak type 402
type
402001 45-40-75
soort
kophaak
verpakking
500 stuks
maatvoering 45-40-75 mm staat bij de afbeelding voor volgorde a-b-c
leverbaar in RVS en ZIAL
(ZIAL is een Zink - Aluminium coating)

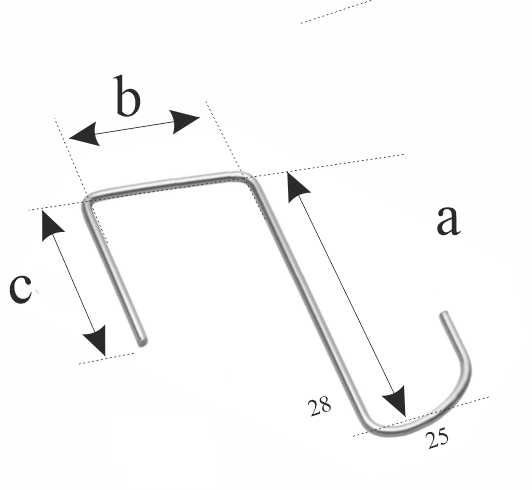

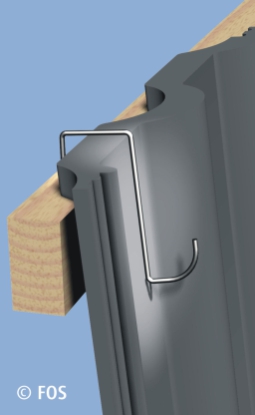

Panhaak type 403
Panhaak type 403 wordt o.a. gebruikt om zaagstukken van betonpannen langs de hoekkepers op te hangen.
type
403005 80-40-60
soort
S-haak betonpan afm. 28X25 mm
verpakking
250 stuks
maatvoering 80-40-60 mm staat bij de afbeelding voor volgorde a-b-c
leverbaar in RVS

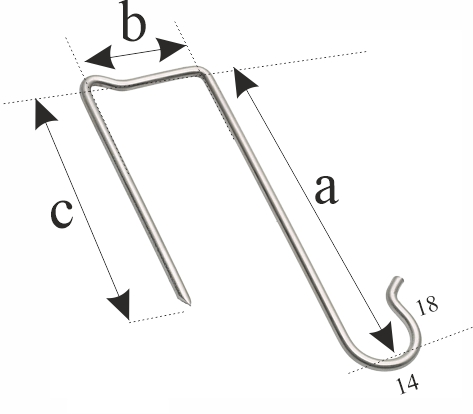

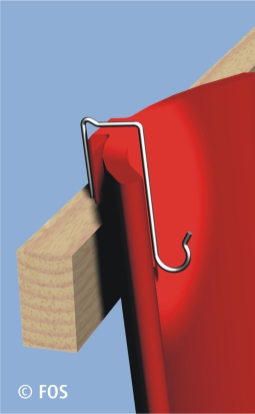

panhaak type 403b
Panhaak type 403b wordt in de bovenkant van de panlat geslagen. De afmeting van de haak is sterk pangebonden
type
403 b01 90-30-65
403 b02 53-25-65
403 b06 80-30-65
403 b08 70-30-55
soort
kop-/spijkerhaak OH
kop-/spijkerhaak OH
kop-/spijkerhaak OH
kop-/spijkerhaak OH
verpakking
500 stuks
500 stuks
500 stuks
500 stuks
maatvoering 90-30-65 mm staat bij de afbeelding voor volgorde a-b-c
leverbaar in RVS

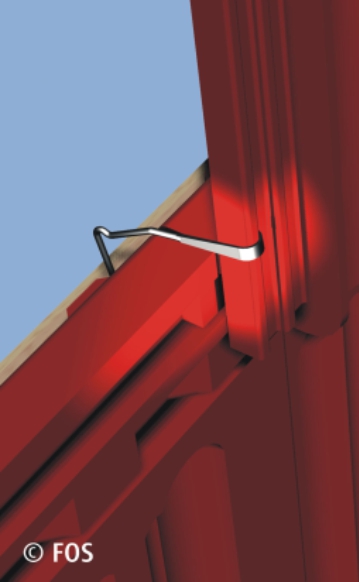

Panhaak type 409/0..
Deze panhaak is de voorloper van de 409/2.. De haken zitten los verpakt in de doos
type
409001 65/48
409002 75/48
409012 85/48
409005 85/65
soort
spijkerhaak
spijkerhaak
spijkerhaak
spijkerhaak
verpakking
500 stuks
500 stuks
500 stuks
500 stuks
leverbaar in RVS

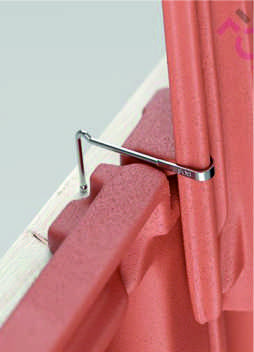

Panhaak type 409/2..
Type 409/2..worden op strips geleverd. Deze strips kunnen in de ClipHolster worden geschoven.
type
409201 45/42 RVS
409202 45/52 RVS
409203 45/52 RVS
409205 45/72 RVS
409207 55/52 RVS
409208 60/52 RVS
409210 65/52 RVS
409210 65/52 ZIAL
409212 65/62 RVS
409213 65/72 RVS
409214 70/52 RVS
409215 75/42 RVS
409216 75/52 RVS
409218 75/52 RVS
409218 75/52 ZIAL
409219 75/62 RVS
409220 75/72 RVS
409221 80/52 RVS
409222 85/52 RVS
409223 85/52 RVS
409223 85/52 ZIAL
409224 85/62 RVS
409225 85/72 RVS
409226 95/52 RVS
409230 85/42 RVS
409232 65/42 RVS
409233 75/42 RVS
409234 65/42 RVS



soort
CH spijkerhaak hoekig
CH spijkerhaak hoekig
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak ZIAL
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak hoekig
CH spijkerhaak
CH spijkerhaak ZIAL
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak hoekig
CH spijkerhaak
CH spijkerhaak ZIAL
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak
CH spijkerhaak hoekig
CH spijkerhaak hoekig
CH spijkerhaak

verpakking
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks


De ontwikkeling van dakpan verankering staat niet stil. Dit is de nieuwe serie panhaken type 409/2.. Bij deze panhaken zijn tal van verbeteringen doorgevoerd t.o.v. de oude 409/2.. panhaken.

- duidelijke inslagdiepte voor verwerker en controle
- FOS kwaliteitslogo
- kleinere verpakking a 250 stuks
- geoptimaliseerde haak- en spijkerlengte

(ZIAL is een Zink - Aluminium coating)

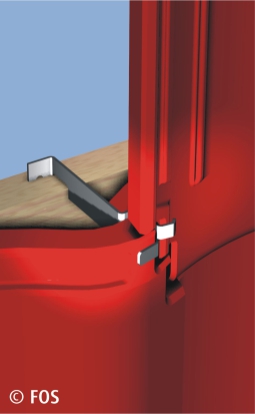

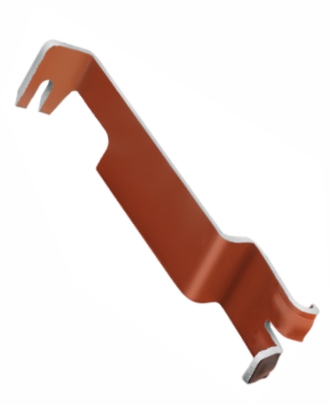

Panhaak type 420
type
420001
420002
420004
soort
spijkerhaak
spijkerhaak
spijkerhaak
verpakking
100 stuks
100 stuks
100 stuks
uitsluitend op latdikte 24 mm toepassen
leverbaar in aluminium

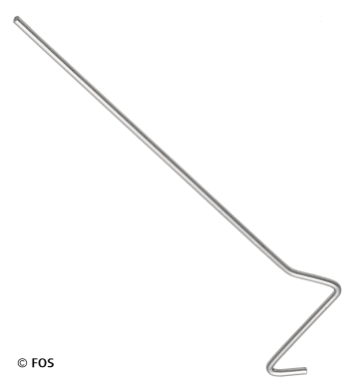

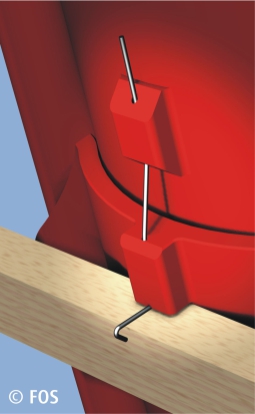

Panhaak type 428b
type
428b03
soort
insteekhaak
verpakking
100 stuks
leverbaar in RVS

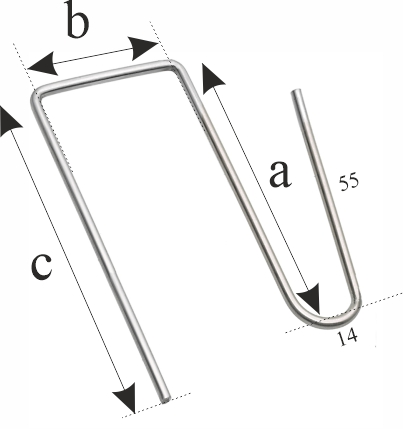

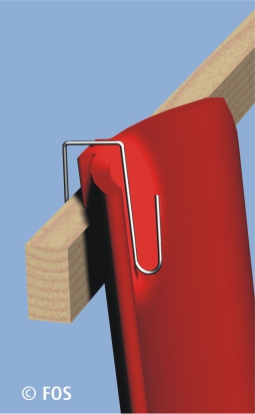

Panhaak type 433
Friese panhaak
type
433 65-43-83 55x14
soort
Friese panhaak - S-haak
verpakking
250 stuks
maatvoering 65-43-83 mm staat bij de afbeelding voor volgorde a-b-c
leverbaar in RVS

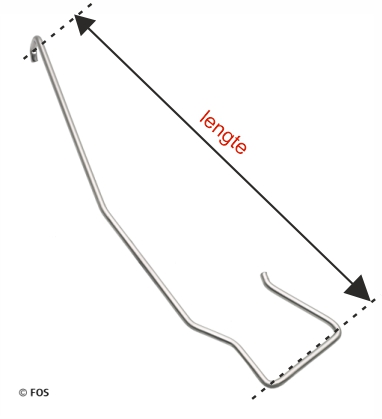

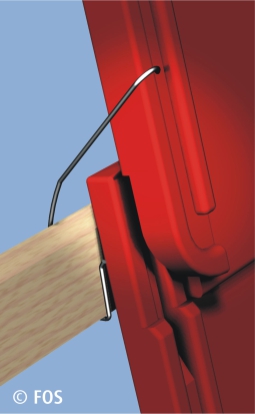

Panhaak type 435
Klikhaken
type
435/043
435/003 (K2)
435/031 (K5)
435/007
435/061 (K10)
435/058 (K9)
435/055
435/074 (K16)
435/075
435/040
435/072 (K17)
435/073 (K12)

soort
klikhaak ca. 118 mm
klikhaak ca. 130 mm
klikhaak ca. 132 mm
klikhaak ca. 135 mm
klikhaak ca. 140 mm
klikhaak ca. 148 mm
klikhaak ca. 148 mm
klikhaak ca. 153 mm
klikhaak ca. 154 mm
klikhaak ca. 158 mm
klikhaak ca. 168 mm
klikhaak ca. 176 mm
verpakking
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks
250 stuks

bovenstaande klikhaken zijn geschikt voor panlat dikte 22-25 mm
leverbaar in RVS

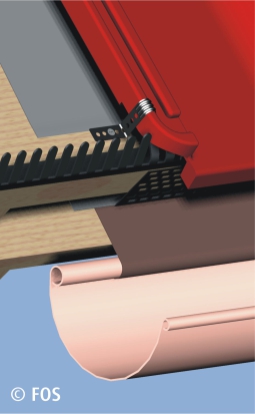

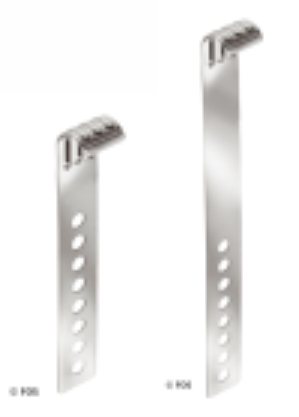

Panhaak type 436
Dakvoet verankering
type
436a 80 mm
436b 150 mm*)
soort
universeelhaak
universeelhaak
verpakking
100 stuks
100 stuks
Universeelhaken type 436a worden veelal toegepast als (extra) verankering van de onderste rij dakpannen.
leverbaar in RVS

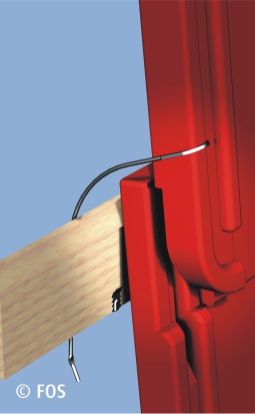

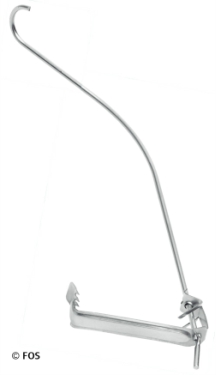

Panhaak type 452
Verstelbare klikhaak
type
452/005
soort
verstelbare klikhaak
verpakking
100 stuks
- geschikt voor panlat 22-26 mm
- de lengte is instelbaar tussen ca. 30-175 mm

Deze haak is verstelbaar en geschikt voor nagenoeg alle pannen, waar een panhaak 409 of 435 toegepast wordt.
Het aanbrengen gaat wat lastiger dan een spijkerhaak, of klikhaak, dus bij grotere aantallen arbeidsintensiever.
Heel handig voor kleine verbouwingen etc reparaties.
leverbaar in RVS

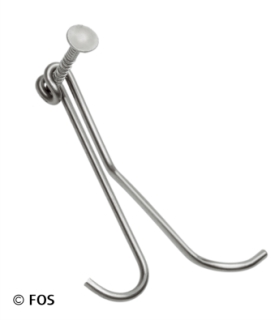

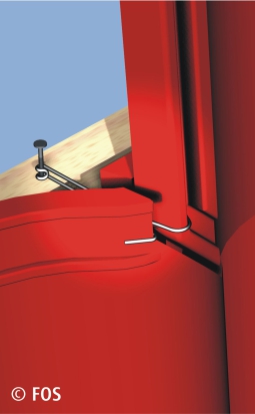

Panhaak type 453
Twintikkers
type
453/201
453/203
453/205
453/206
453/207
453/208
453/209
453/210
453/211
453/214
453/215

453/216
453/217
453/218
453/219
453/220
453/221
453/222
453/223
453/224
453/226
453/229 (begin 2021)
soort
Wienerberger Narvik OVH klassiek
Wienerberger Pottelb. Oude Holle 451
Monier OVH 200 en OVH 201
Edilians Imerys Artoise (rijen)
Monier Tuile du Nord keramisch
OVH W D&S Made in Holland (oud)
OVH O&Z MADE IN HOLLAND (oud)
Jacobi J12/13 - Walther W4/W5
o.a. KDN oude holle
Nelskamp H 15
Wienerberger Opalys (rijen) en
Monier Postel Orage 20
Edilians Imerys double Panne S
Monier OVH 206
Roben Limburg
Nelskamp SP10 (rijen)
Wienerberger Sinus
Nordica Berlijn
Roben Eiffel
Edilians Imerys Tenord
Monier oude holle
Creaton-Eternit Harmonica
Wienerberger Pottelberg 44/993
verpakking
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks

200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks
200 stuks

leverbaar in RVS

Tegenwoordig worden alle 453 panhaken op strips geproduceerd.

Deze strips kunnen in een ClipHolster worden geschoven, waaruit ze gemakkelijk verwerkt kunnen worden.

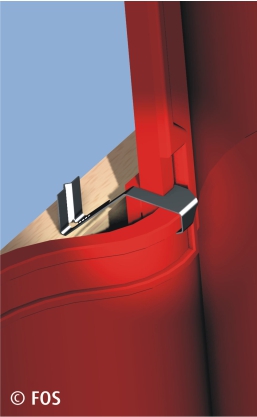

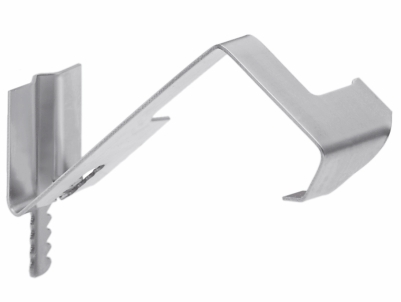

Panhaak type 454
type
454/005
soort
Nelskamp OH 16 kop/spijkerhaak
verpakking
200 stuks
- uitsluitend latdikte 24 mm toepassen
- leverbaar in RVS

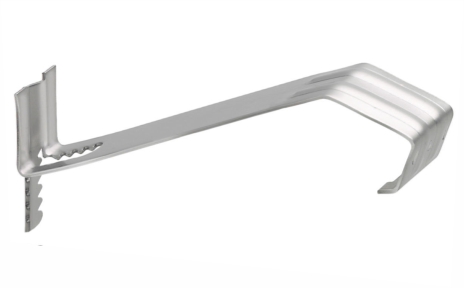

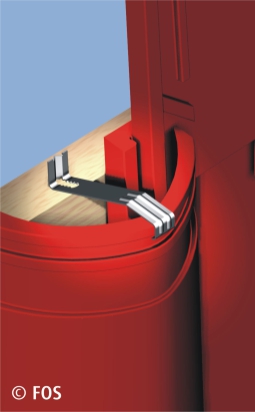

Panhaak type 455
type
455/001
455/002
455/006 (oud model)
455/007
soort
kop/spijkerhaak
kop/spijkerhaak
Monier Nieuwe Hollander
Edilians Aquitaine
verpakking
200 stuks
200 stuks
200 stuks
200 stuks
- uitsluitend latdikte 24 mm toepassen
- leverbaar in RVS

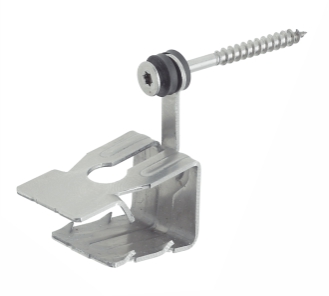

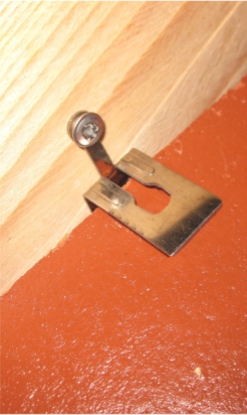

Panhaak type 512
Hoekkeper klem
type
512/2
512/1
soort
hoekkeperklem met schroef
hoekkeperklem GROOT met schroef
verpakking
50 stuks
50 stuks
leverbaar in RVS
Panhaak type 513
Hoekkeper klem met draad
type
513/2
soort
hoekkeperklem met rvs draad
verpakking
50 stuks
leverbaar in RVS

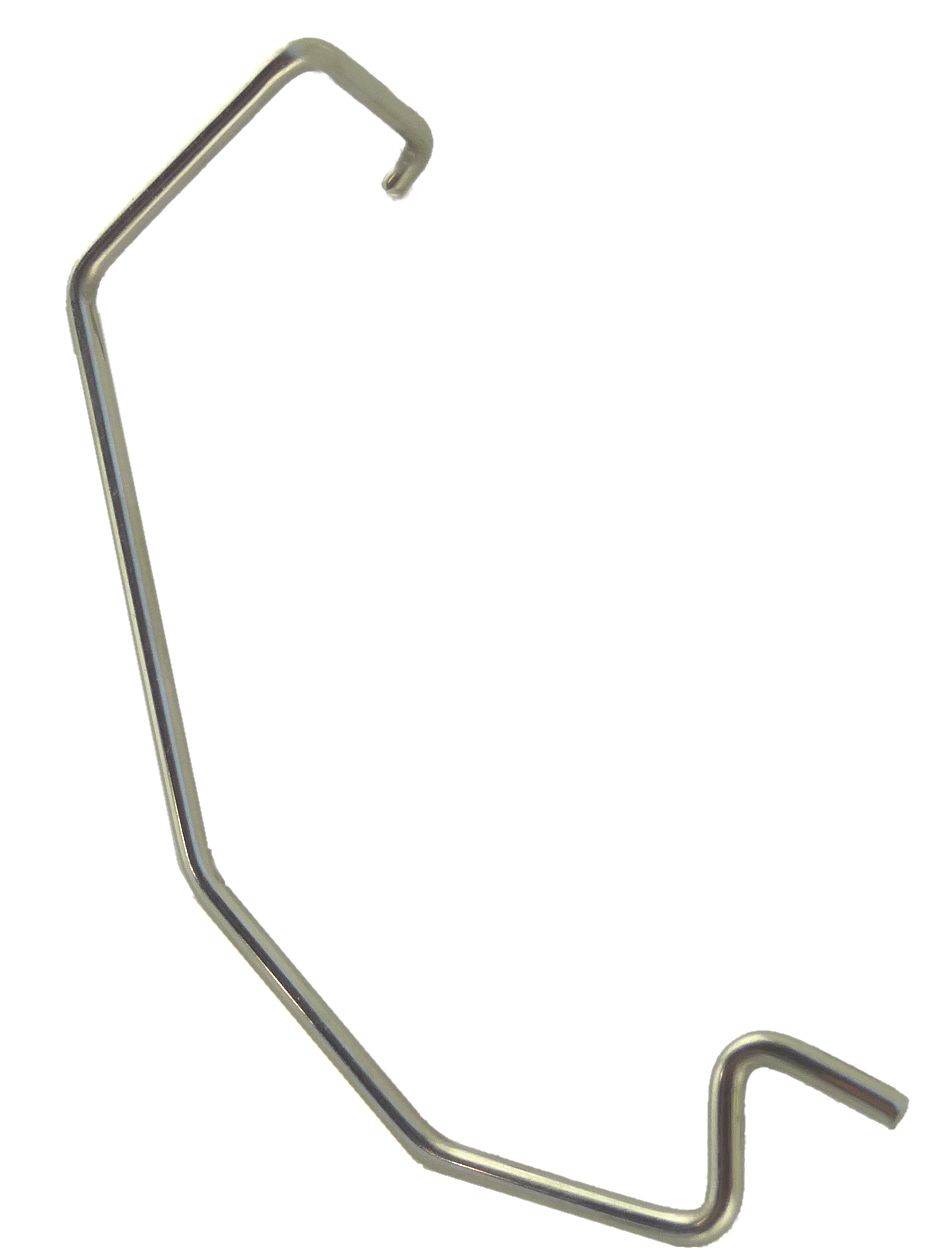

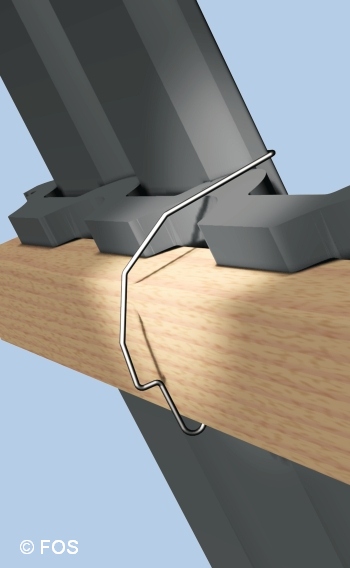

Panhaak type 522
Panhaak Edilians Neoplate
type
522/006 links
522/007 rechts
soort
klikhaak
klikhaak
verpakking
250 stuks
250 stuks
LET OP! Alleen op panlat 24x36 toepasbaar!
leverbaar in RVS

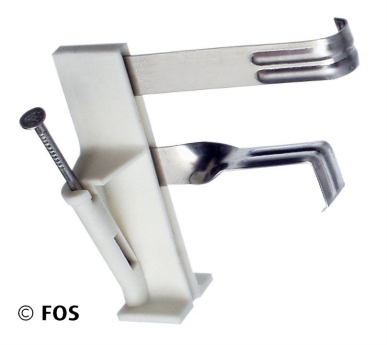

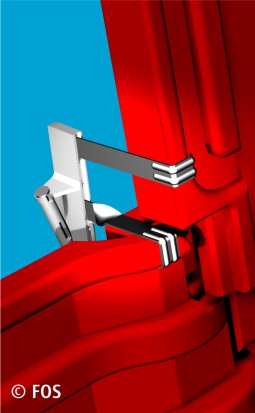

Panhaak type 750
Multiblock panhaak
type
750/002
750/003
750/045
750/050
soort
Monier klein Romaans (oud)
Monier Groot Romaans
Monier Renova
OVH D van Oordt Alphen a/d Rijn(oud)
verpakking
100 stuks
100 stuks
100 stuks
100 stuks
- uitsluitend latdikte 24 mm toepassen
- kunststof blok met RVS haken

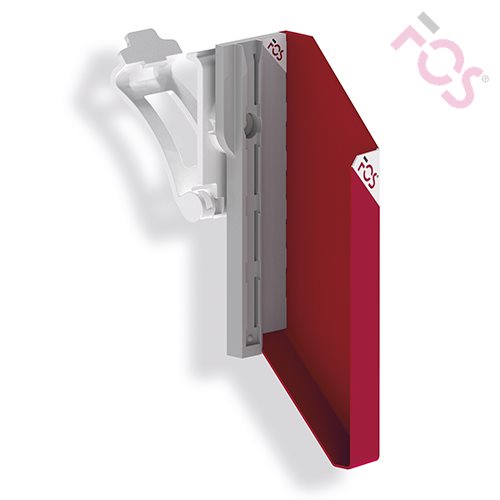

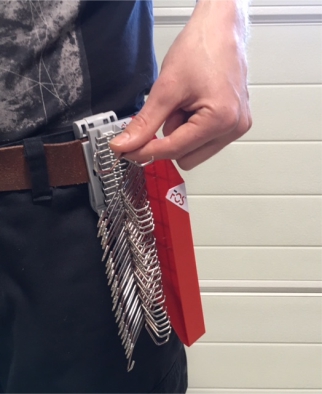

Panhaken ClipHolster
Tool om panhaken op strips te verwerken
type
ClipHolster
soort
tool
verpakking
per stuk
De ClipHolster kan gebruikt worden om de (CH) panhaken type 409/2.. en 453/2.. te verwerken.
